갖고있는 볼스크류의 정도를 높혀주기위해 베어링볼을 새걸로 교체했습니다.

고가의 부품인데다 정밀작업이라 자칫하면 고치기는커녕 되려 망쳐서 버릴 우려가 있어서 가급적 전문업체에 맡길려고 알아보니 볼 교체비용만 20만원이라네요. 이놈의 업계는 뭉텅이로 돈이들고 매사가 그저 만졌다하면 돈입니다. 해서 돈도 벌겸 직접.ㅎㅎ



제품은 KURODA  GE 32-10  볼스크류 강구는 1/4" .

교환을 위해 미리 준비한 강구는 정밀도를 확보하기위해 일제 NSK C3급으로 했고 원활한 유동을 위해 조립후에는 내장된 너트공간에 대략 1~2개의 빈 공간을 남겨뒀습니다

마모를 보상하고 예압을 좀 주기위해 약간 더 큰볼을 염두에 두긴했는데 막상 분해해서 측정해보니 생각보단 별로 마모가없고 신품볼과 거의 차이가 없어서 그럴필요가 없었고 기왕 시작한 일이라 찐득한 그리스를 손에 묻혀가며 새걸로 교체작업을 마무리했습니다

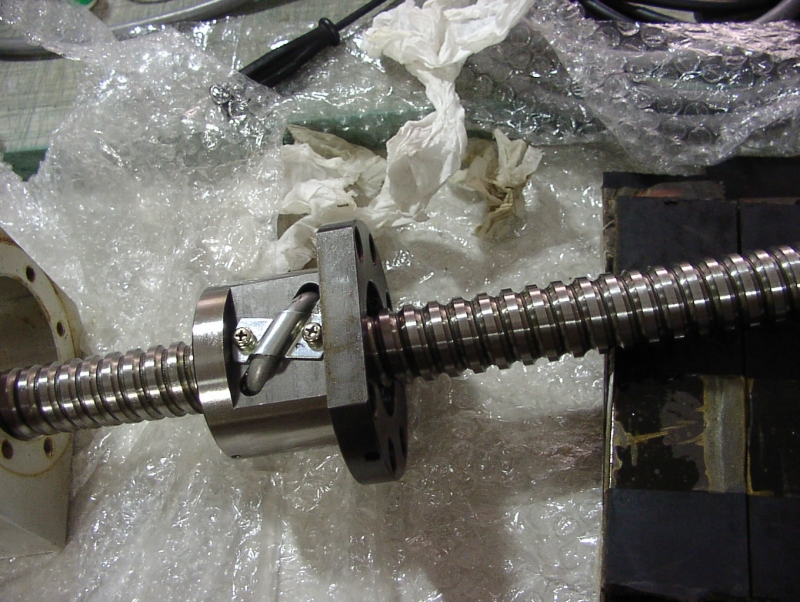

아래의 사진은 분해하기전의 모습

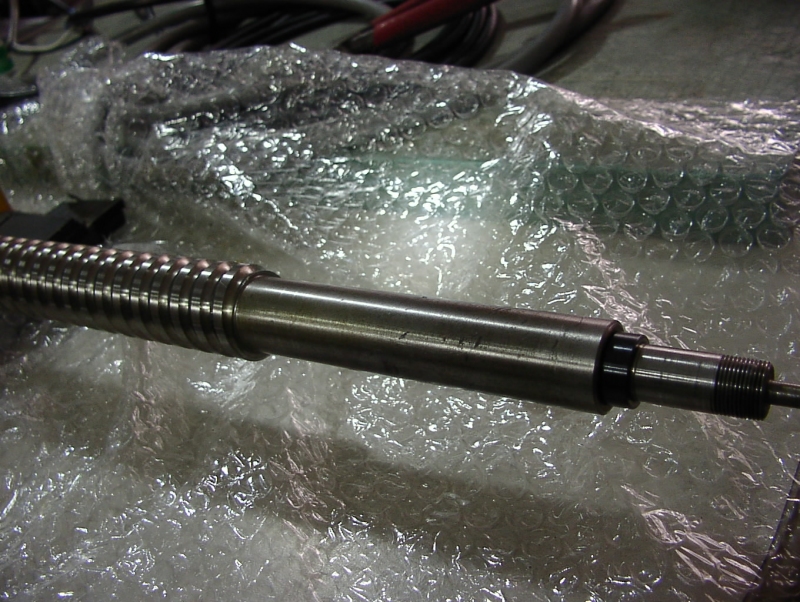

아래사진은 서포트를 제거하고 베어링너트를 뽑아낸 후의 모습.

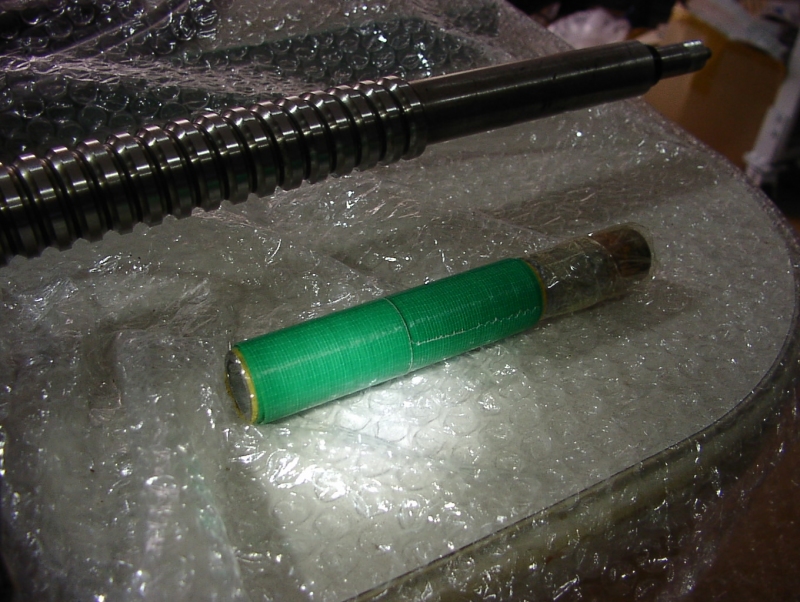

아래의 사진은 분해한 다음 재조립을 위해 만들어둔 체결용 지그이고..

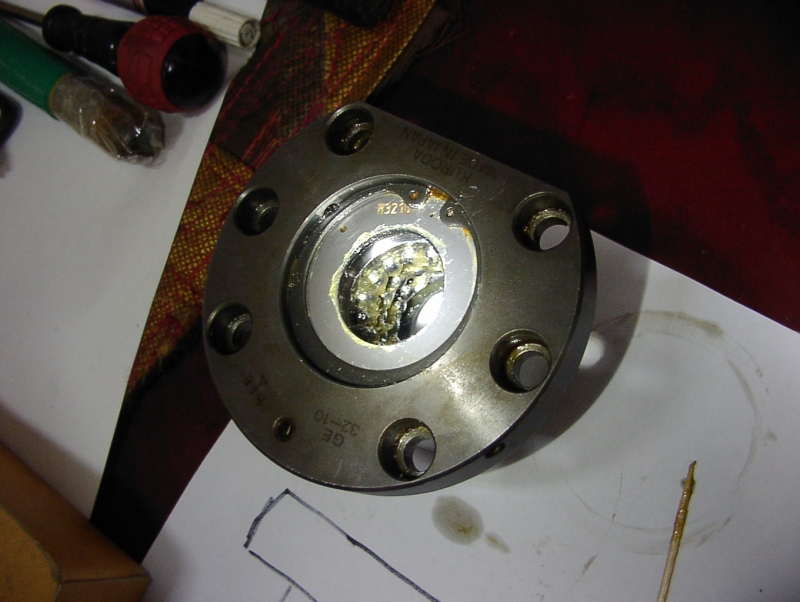

아래의 사진은 베어링볼을 새걸로 교체한 다음 지그를 끼운모습. 재조립 직전의 장면입니다





작업이 마무리된 사진

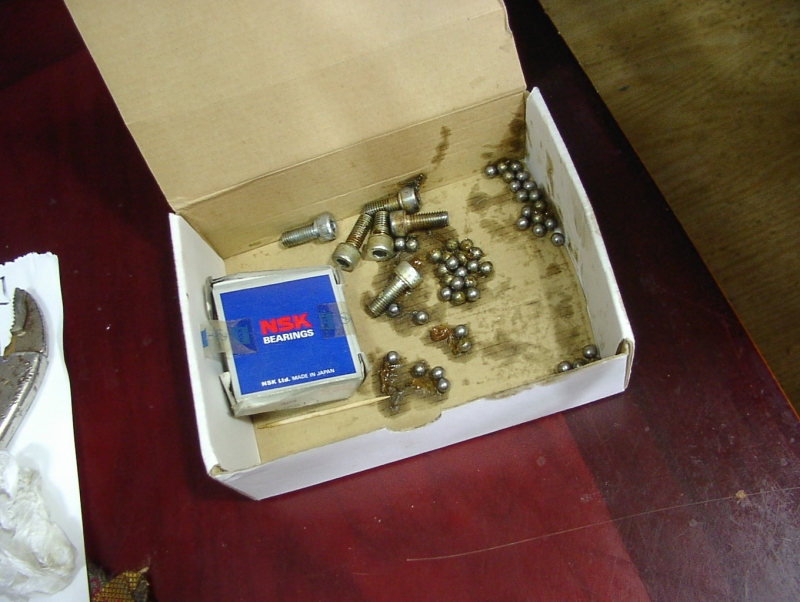

새걸로 교체하고 남은 헌 베어링볼 사진입니다. 주의하실점은 분해하고 조립할 때 힘을 세게주면 볼순환용 파이프의 안쪽끝단 부분이 망가져서 볼순환에 지장을 주게된다는 것. 앞뒤로 조심하여 조금씩 움직여가면서 적당한 힘을주어 작업해야합니다

 PS: 볼스크류는 정밀공작기계의 주요메카니즘을 구성하는 핵심부품의 하나이며 등급에 따라 나사산당 허용공차가 미크론단위의 매우 정밀한 기계부품입니다.
